英威腾伺服DA200在机械手上的应用
发布日期:2018-5-31 10:57:47        浏览次数:
分享:

摘要: 本文主要介绍使用英威腾DA200高性能交流伺服系统的机械手控制方案具有控制精度高、系统稳定性高、用户操作灵活的优点。英威腾DA200伺服出色的定位精度和业界领先的速度响应赢得了客户的认可。

关键字: 英威腾DA200伺服、六轴机械手、定位精确、稳定性高

1. 前言

机械手是模仿人的手部动作,按给定程序、轨迹和要求实现自动抓取、搬运和操作的自动装置。它特别是在高温、高压、多粉尘、易燃、易爆、放射性等恶劣环境中,以及笨重、单调、频繁的操作中代替人作业,获得日益广泛的应用。

机械手的是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务,在构造和性能上兼有人和机器各自的优点,尤其体现了人的智能和适应性。机械手能自动化定位控制并可重新编程序以变动的多功能机器,并有多个自由度,可用来搬运物体以完成在不同环境中的工作。机械手作业的准确性和各种环境中完成作业的能力,在国民经济各领域有着广阔的发展前景。

2. 机械手的主要结构介绍

机械手的种类,按驱动方式可分为机械式、气动式、液压式、电动式机械手;按适用范围可分为专用机械手与通用机械手两种;按运动轨迹控制方式可分为点位控制与连续轨迹控制机械手等。

2.1 圆柱坐标型机器人

图1

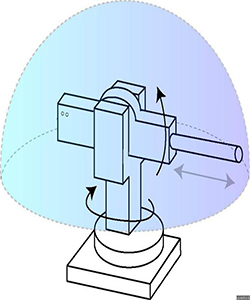

如图1所示,机器人由一个回转和两个平移所组成。整个立柱可以旋转,手臂可以沿着立柱上升或下降,而且手臂可以伸长或缩回。使旋转半径随工作的要求而变化。

2.2 球坐标型机器人

图2

如图2,C是这个臂的回转中心,这个臂可以伸长和缩短,回转中心也可以回转。 这个动作范围应该是一个空心球,由于手臂并不能理想的扫出一个圆,因此这个球是一个破损的球。 这种结构较其他各种结构更容易伸入到上下倾斜的孔的内部,当又这种需求时应优先考虑球坐标型机器人。

2.3 直角坐标型机器人

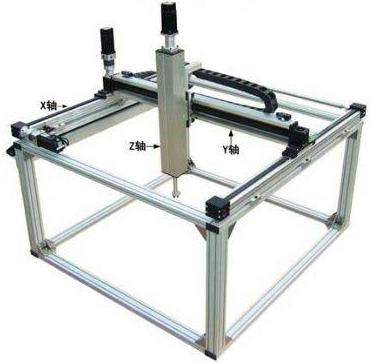

图3

如图3所示,机器人由两个相互垂直的导轨,在其上还有一个与两垂直导轨相垂直的导轨,构成了一个直角坐标的三维体系,即x、y、z轴。 这种机器人由于结构简单(没有旋转和摆动),因此制造的精度可以很高,并且在控制器内轨迹的计算方法也非常简单。 工作范围较大,可以作为高空搬运车,能够对炉膛或者其他空腔设备做直线送进运动。

三坐标测量机也是一个直角坐标型的机器人。

2.4 并联型机器人

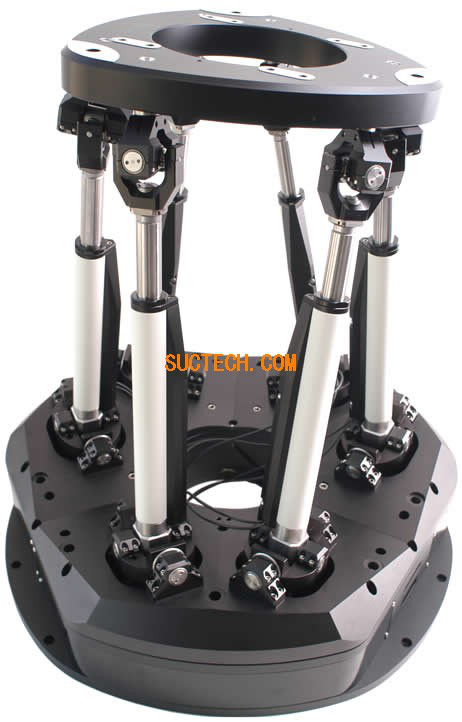

图4

这是一种新型结构的机器人,它通过各件的复合运动,给出末端的运动轨迹,以完成不同类型的作业。该结构机器人的特点是刚性好,可用来完成数控机床的一些功能,因此也称为并联机床。

目前已有样机,可以完成复杂曲面的加工,特别是精细的加工,是数控机床的一种新的结构形式,也是机器人功能的一种拓展。但其控制计算十分复杂,工作范围也非常小,而其精度目前比数控机床低。

2.5 六轴关节机器人

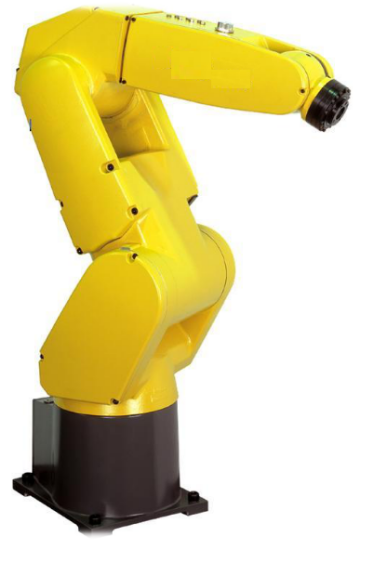

图5

关节型机器人主要由回转和旋转自由度构成的,可以看成是仿人手臂的结构。从肘到手臂根部的部分称为上臂,从肘到手腕的部分称为前臂。这种结构对于确定的三维空间上任意位置和姿态是最有效的。它对于各种各样的作业都有良好的适应性,缺点是坐标计算和控制比较复杂,而且难以达到很高的精度。

3. 应用方案介绍

3.1 设备整体结构:

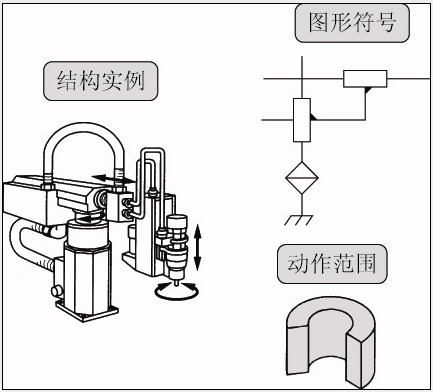

图6

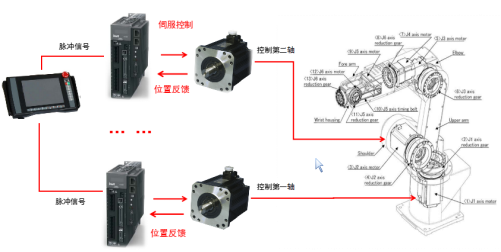

3.2 电气系统组成图:

此次客户共使用6套英威腾DA200高性能交流伺服系统,由英威腾智能控制器控制。

DA200是英威腾倾力打造、性能取得跨越式进步的明星伺服产品。DA200速度响应高达2.0kHz,有多种高级算法,振动抑制能力强,目标指令跟踪速度快,定位精度高,内置电子凸轮、点位控制等功能,调试简单,适配任意关节机器人控制器。

电气原理图如下图所示:

图7

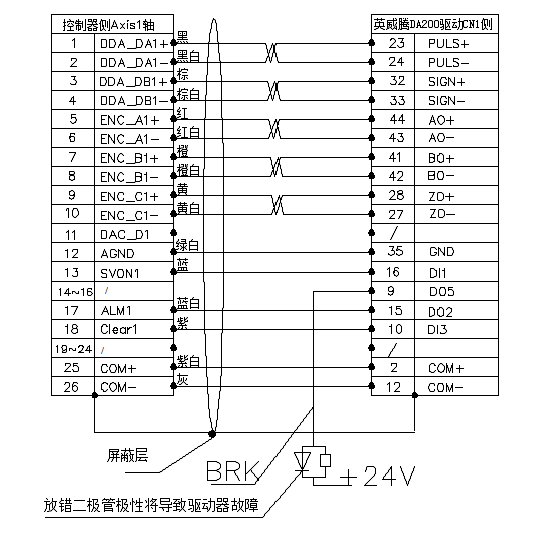

具体接线方式:

图8

接线要求:系统到驱动器连接要求采用双绞 2*8 屏蔽电缆,抱闸系统电缆采用 1*2 屏蔽线连 接到抱闸制动板上,外壳要与屏蔽层连接良好。控制器侧的 AGND 必须跟伺服 的 GND 连接,否则可能会造成控制器硬件损坏。

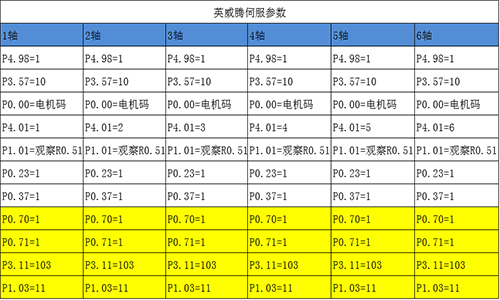

3.3 参数调试

惯量,观察R0.51填入或者通过P1.04自学习,控制不超过2000为宜;刚性可以根据需要调整,但各轴需保持一致。

4. 方案总结

1)基英威腾DA200高性能交流伺服系统的机械手控制方案具有控制精度高、系统稳定性高、用户操作灵活的优点,可以被广泛应用于各种工业自动化领域,为客户创造价值,提高设备使用效率;

2)机器人的发展对设备重复定位的精度不断提高,现已达到±0.03mm的高精度要求,而DA200具有出色的定位精度,重复定位精度已达到±0.01mm的高精度,完全满足机器人的高精需求;

3)机器人经过示教后,各个轴把经过的路线在各自的存储器中记录下来。当再现时,达到记录的位置。这就是机器人的重复再现的基本原理。英威腾DA200伺服系统的优异性能则充分保证了机器人动作的灵活与准确,而这就是机器人运动重复定位所追求的;

4) DA200具有自动增益调整,方便快捷将各个关节的伺服性能达到最优。

×
